La technologie LED

Technique du luminaire

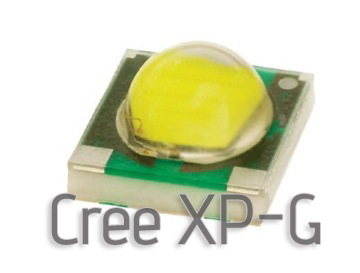

Notre choix s'est porté sur les diodes électroluminescentes (LEDs).
Nos calculs, caractérisations et simulations indiquent que la source de lumière peut être composée de LEDs blanches froides LEDs blanches chaudes, LEDs rouges et LEDs bleues.

Stephane JEBABLI LUMIRIUM chronogramme couleur

Ces LEDs ont un flux contrôlable afin de faire varier la température de couleur entre 2800°K et 11000°K pour la version "Tropical", et entre 5000°K et 20000°K pour la version "Récifal" et ce tout en gardant un indice de rendu de couleur supérieur à 90 selon la version.
Afin d'assurer un éclairage uniforme (spectralement et en flux), nous utilisons des optiques secondaires avec différents angles d'ouverture Les optiques secondaires ont été spécialement conçu pour LUMIRIUM et pour une utilisation en aquariophilie.
Chaque led de couleur a sa propre optique spécifique associé à sa longueur d'onde (de lumière) afin d'optimiser au maximum les performances de chaque led.
Nos rampes sont équipés d'une vitre de protection contre la projection d'eau et de sel qui assure leur longévité dans le temps.

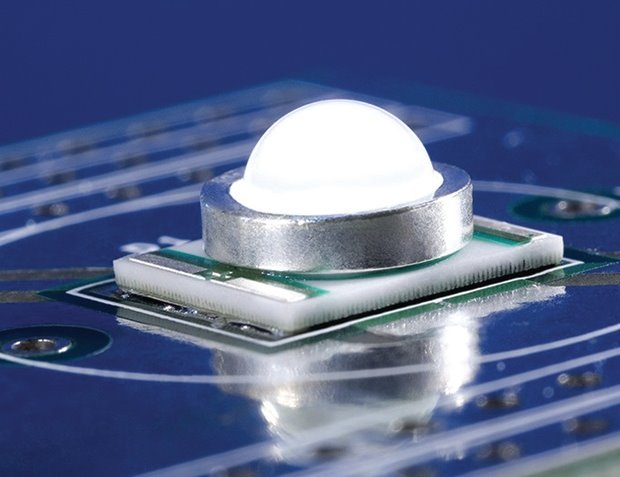

Les avantages techniques de la LED

Les avantages mis en avant par les constructeurs de LED sont :

  • Une durée de vie de 50 000 heures (jusqu'a 70% de leur potentiel), soit "zéro maintenance" pendant plus de 6 ans!
  • un encombrement miniature, et souplesse du design
  • une faible tension d'alimentation (sécurité électrique)
  • un respect de l'environnement (Directive RoHS, sans substances poluantes)
  • Des couleurs saturées
  • Pas d'émission UV
  • 55% d'énergie en moins que les lampes à halogénures métalliques classiques
  • Toute la chaleur est évacuée par le haut, il n'y a donc pas de problème d'échauffement de l'eau de l'aquarium

La polychromie

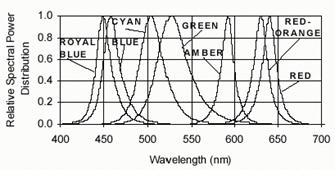

Les rampes d'éclairage utilisent plusieurs couleurs de LED afin d'obtenir un spectre utile en aquariophilie.

Les choix des LEDs

Le choix du type et du nombre de LEDs permet une répartition spectrale uniforme (pour un bon IRC) sur une large gamme de CCT.

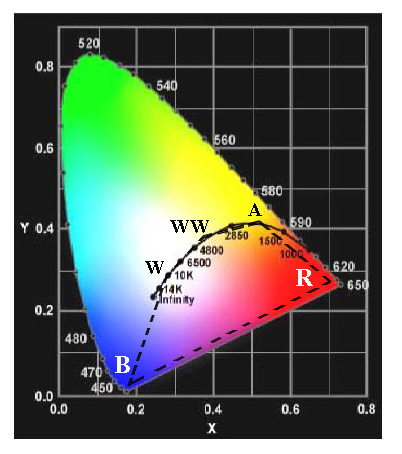

Les 4 types de LEDs choisies ont des coordonnées de couleur qui permettent de recouvrir la zone centrale blanche du diagramme CIE1931, et une bonne partie du lieu des corps noirs, ceci, permet de changer la température de couleur (voir schéma ci-dessous).
Le polygône représenté sur le schéma ci-dessous indique que l'on peut reproduire toutes les couleurs (coordonnées xy se trouvant à l'intérieur de la zone et ce, en modulant l'intensité relative de chacune des 4 couleurs.

Répartition spectrale en eau douce tropical :
- le bleu royal
- le blanc froid
- le blanc chaud
- le rouge
Répartition spectrale en eau de mer récifal :
- le bleu royal
- autre bleu
- le blanc froid
- le blanc chaud

Le polynôme couvre convenablement (uniformément) l'ensemble du spectre visible de l'œil humain, de manière à présenter un bon IR. En effet, la présence de trou dans un spectre abaisse l'IRC.
Un objet jaune éclairé par une lumière blanche dont le spectre présente un trou dans le jaune apparaîtra noir (sombre), le rendu de couleur ne serait donc pas bon.
Un polynôme de type bleus, blanc froid, blanc chaud, rouge pour l'eau douce tropicale et un polynôme de type bleus, blanc froid, blanc chaud pour l'eau de mer récifale est approprié (car il ne laisse pas de lacunes dans le spectre et permet de faire varier la CCT dans une bonne partie de la zone blanche du diagramme colorimétrique).

Note:
L'utilisation du vert au lieu du blanc serait une bonne solution en regard du diagramme colorimétrique pour l'œil humain, mais les lacunes spectrales, présentes entre les trois spectres, ne permettent pas un bon rendu des couleurs. De plus, l'IRC du blanc étant d'environ 70, cela aurait minoré l'IRC final.
Pour finir le vert est inutile pour la photosynthèse des plantes.

La combinaison des couleurs

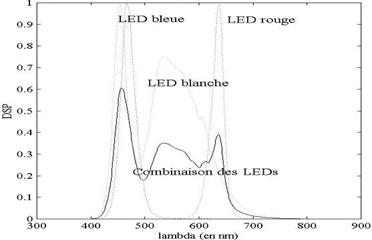

Exemple d'un éclairage à 6500 °K pour un mélange de 3% de bleu, 92% de blanc et 5% de rouge (% du flux en lumen total) :

On remarque ainsi que l'apport de bleu atténue le gap (vers 490nm) des LEDs blanches et l'apport de rouge permet d'améliorer l'IRC en uniformisant le spectre dans la partie droite du visible.
La hauteur relative des deux pics, rouge et bleu, varie en fonction de la CCT.

L'indice de rendu de couleur (IRC)

Grâce au polynôme choisi, les rampes d'éclairage ont un IRC supérieur à 80 sur la gamme de température de couleur [4000°K,12000°K], en dépassant même 90 de 4400°K à 8400°K pour la version "Tropical".
Précisons que le mélange des couleurs a été considéré comme parfait. C'est l'un des objectifs du diffuseur optique générale.
On remarque ainsi que l'apport de bleu atténue le gap (vers 490nm) des LEDs blanches et l'apport de rouge permet d'améliorer l'IRC en uniformisant le spectre dans la partie droite du visible.
La hauteur relative des deux pics, rouge et bleu, varie en fonction de la CCT.

Choix de matériau et protection

Nos rampes sont équipés d'une vitre de protection contre la projection d'eau et de sel qui assure leur longévité dans le temps.

Cette vitre est en PMMA (polymethylmethacrylate). La courbe de transmission du PMMA, constante dans le visible, est bien adaptée pour l'éclairage.

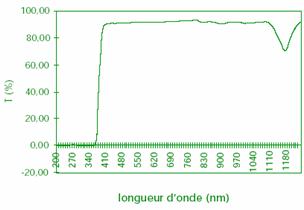

Courbe de transmission du PMMA

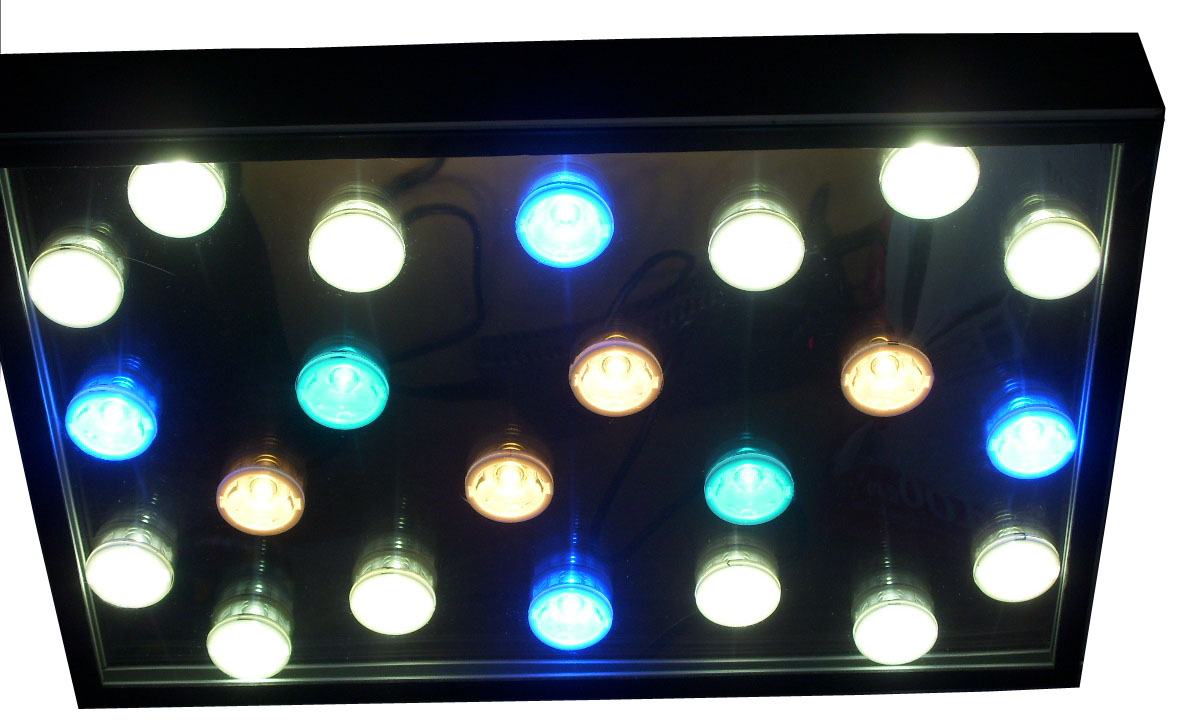

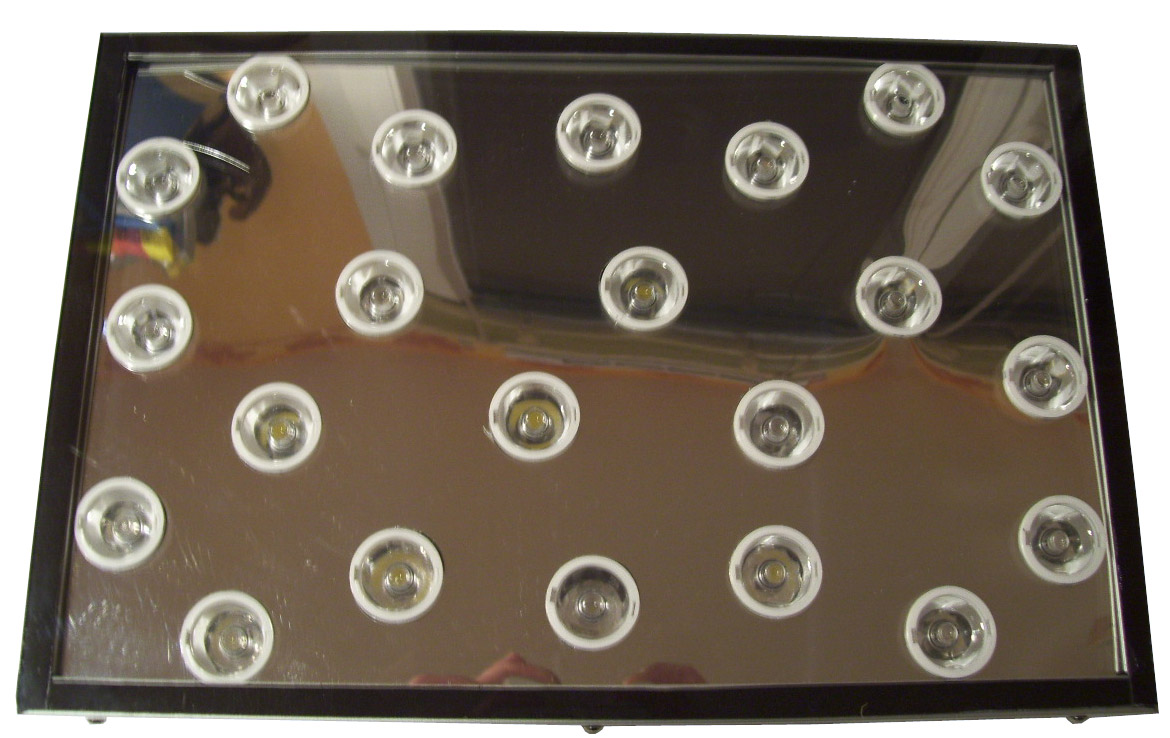

Lumispot vue de dessous

La répartions des LEDs

La répartition des différentes LEDs de couleur est étudiée de façon à permettre un mélange optimal des spectres (des couleurs).
Les LEDs d'une couleur sont réparties en laissant des distances inégales entre chacune et en fonction des couleurs suivant des lois d'optiques. De plus, les luminaires possedent un minimum de LEDs par couleur pour permettre un mélange homogène. La répartition choisi entre les LEDs permet de reproduire des ambiances lumineuses dans le bac de l'aube, du jour, du coucher de soleil ainsi que les phases de lune.

lumirium combinaison couleur eclairage
Disposition standard pour une module simle de 50W

Dérive thermique

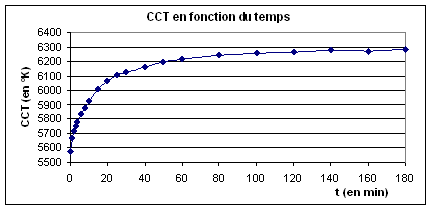

Le spectre de la lumière émise par le luminaire au cours du temps dérive. Ci-dessous un tableau représentant la dérive de la température de couleur en fonction du temps :

La CCT se stabilise au bout d'une bonne heure de fonctionnement, après avoir augmenté de 600°K. Cette dérive est relativement importante sans pour autant être préoccupante car le système électronique fait varier la CCT de façon majeure toute les ½ heures.

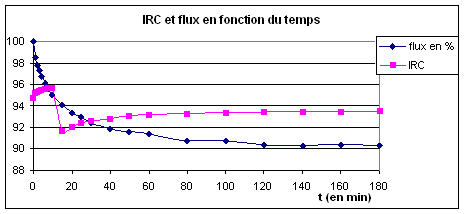

IRC et flux en fonction du temps

lumirium combinaison couleur eclairage

La discontinuité de l'IRC vers 15 min est dûe au fait que son calcul dépend de la CCT. A 15 min, la CCT passe au-delà de 6000°K et le blanc de référence servant au calcul de l'IRC passe alors du D55 au D65.
L'IRC reste supérieur à 90 tout en restant relativement stable (après 20 min de fonctionnement).
Le flux émis par le luminaire (au point de mesure) se stabilise après une bonne heure de fonctionnement, en ayant perdu 5% du flux par rapport à t=10 min. Le luminaire est comme stable en terme d'IRC, de flux et même dans un premier temps de CCT, dans le sens où l'intervention d'une boucle de rétroaction corrigeant les dérives n'est pas nécessaire.

Le cerveau du système est la carte électronique

Cette carte équipée d'un microcontrôleur gère l'ensemble des données,la date, l'horloge,le mode tropical ou récifal, le pilotage des LEDs de puissances pour:

  • le choix du mode de fonctionnement: Tropical ou récifal.
  • le flux lumineux en fonction de la journée.
  • la distribution spectrale de la lumière en fonction du bac.
  • les températures de couleur associées au jour.
  • le cycle de lune sur 28 jours.
  • le choix de la couleur de la lune.

La table tropicale et récifale

Nous avons tout d'abord élaboré un chronogramme de couleurs indiquant le dosage très précis de chaque couleur afin d'atteindre la lumière en fonction du temps pour un aquarium d'eau douce tropicale et d'eau de mer récifale.

De ces chronogrammes sont extrait deux tables de correspondances converti et transcrit dans le microcontrôleur de la carte électronique. Lors de la configuration,une option vous demande de choisir, entre le mode "Tropical", ou le mode "Récifal".

Cette gestion électronique permet l'évolution de la lumière tout au long de la journée comme le fait le soleil. LUMIRIUM est le seul fabriquant de rampe pour aquarium qui inclus dans son programme électronique, une double variation (système original breveté).
Cette gestion électronique fait varier le flux lumineux en même temps que la température de couleur (couleur de lumière), correspondant à une lumière solaire sous 1 à 5m d'eau.
Vous pourrez jouir chaque jour d'un levé et d'un couché de soleil au couleur unique, l'esthétisme de votre bac sera incomparable!

L'alimentation

Un bloc secteur à découpage double isolation galvanique assure la transformation d'énergie pour l'éclairage à led Le luminaire fonctionne en TBT (très basse tension) 9V DC à 24V DC.

La puissance absorbée dépend de la grandeur de la rampe d'éclairage, de sa version et du pourcentage de lumière émise pendant la journée et la nuit.
A titre d'exemple une rampe Lumifluo-T-Electronique-60W pour un bac tropical de 100l, a une consommation moyen de 12.7Wh sur 24h.

Fabrication conforme à la réglementation

Tous les éclairage LUMIRIUM sont assemblés en France.

Des contrôles permanents depuis la réception des matières premières jusqu'aux essais après fabrication permettent d'assurer une qualité de fabrication optimale.

Toutes nos rampes subissent un test fonctionnel pendant 72h (test burning) et sont conformes a nos mesures de conception (mesure PAR, mesure spectral, cycle solaire,cycle lunaire,etc).

Il existe 3 niveaux de protection contre la projection d'eau et le sel marin :

  • niveau 1: vernis "tropicalisation" sur l'ensemble des composants électroniques.
  • niveau 2: compartiment isolé hors de porté de la surface d'eau du bac.
  • niveau 3: vitre de protection générale sur toute la partie d'éclairante en direction de la surface d'eau.

L'aluminium utilisé pour la structure de la rampe est également traité anti-corrosion contre le sel marin.
